產品介紹

Main Feature:

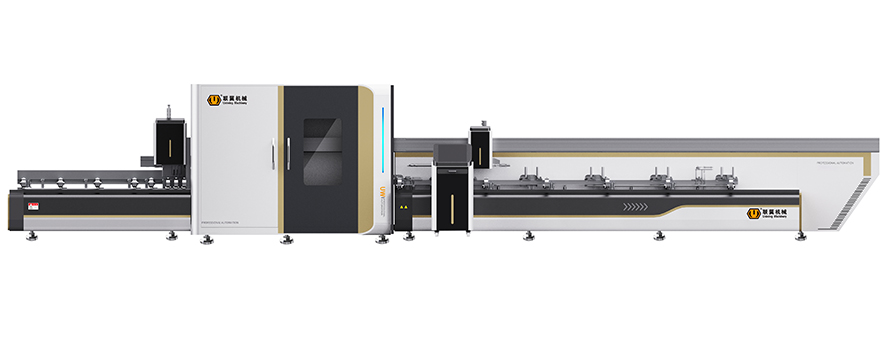

1、該生產線主要針對斷橋鋁門窗型材和部分工業鋁型材的切割、鑽銑加工。該生產線先在型材四個麵上進行孔槽類的鑽削和銑削及刻線加工，再對型材進行士45°、90°切割。

2、該生產線實現一次上料完成係統門窗型材的注膠孔、銷釘孔、排水孔、護角、執手孔、鎖盒、 門鎖體孔、安裝孔等孔位的加工及型材切割。

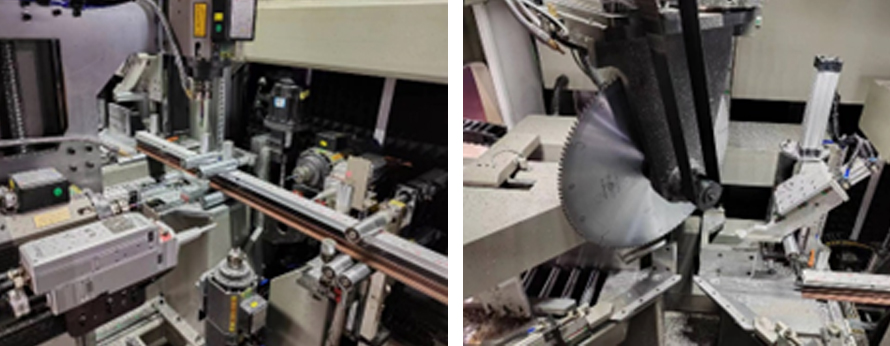

3、快速雙通道加工：實現激光鑽銑切割同時加工、四工位高速鑽銑電主軸單元可實現型材四麵加工，快速完成各類孔槽的鑽銑和高精度主軸電機切割單元對門窗鋁型材兩端45°-135°任意角度的任意組合切割，效率高，尾料進行90度齊頭處理，切割過程鋸片回鋸避讓防止回鋸掃料。

4、兩工位激光鑽銑切割單元，激光切割鑽銑及框梃刻線。

5、支持多種門窗型材(框、扇、中梃、紗扇)的批量加工或混合加工。

6、生產線支持與門窗設計軟件進行數據對接實現智能連線生產。

7、配有條碼打印機，實時打印物料標識自動粘貼到型材表麵，實現工藝信息標識化，便於物料的管理及與企業ERP 管理軟件的連接。

8、配有廢料輸出裝置，杜絕了廢料的堆積造成場地汙染，改善了生產環境。

主要規格及技術參數

Main Specification and Technical Parameter

電源規格:三相四線380V/50HZ

總功率:31.85KW

壓縮空氣:0.6-1.3 MPa

切割角度:± 45°、90。

加工長度範圍:350mm-6800mm

切割銑削寬度:150 mm

切割銑削高度:150 mm

鋸切主軸:3KW(2860r/min)

鑽銑主軸:3KWx4(9000r/min)

長度精度:0.2mm

送料速度:0-100m/min

鋸片進給速度:0-15m/min

型材毛培長度:1000mm-6800mm

銑削速度:0-1500mm/min

銑削X加工範圍:0-920mm

激光切割速度：8000mm/min

鋸片規格:Φ550mmx4.0x3.6x30x140T

耗氣量:130L/min

外形尺寸:17000(長)x3000(寬)x2900(高)mm

整機總重:7000KG
